Прибор «ТОУ»

Прибор «ТОУ»

«ТОУ»оптико-электронный прибор наблюдения для радиолокационных антенн судов. Прибор является дополнительным и дублирующим средством, обеспечивающим визуальное наблюдение в направлении оси диаграммы направленности антенны.

Прибор обеспечивает:
  • визуальное отображение на мониторе объектов находящихся в зоне наблюдения антенной;
  • определение дальности до наблюдаемых объектов;
  • визуализацию объектов в двух полях зрения телевизионных камер.

Прибор жестко связан с обслуживаемой радиолокационной антенной так, что направления визирной оси ТОУ и оси диаграммы направленности антенны совпадают. Стабилизация прибора осуществляется за счет средств стабилизации антенны.

«ТОУ» выполняет две основные функции:
  1. Является прибором визуальной проверки данных радиолокационной антенны.
  2. Выполняет дублирующие функции в случае выхода антенны из строя.

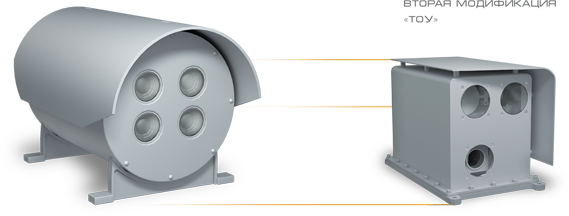

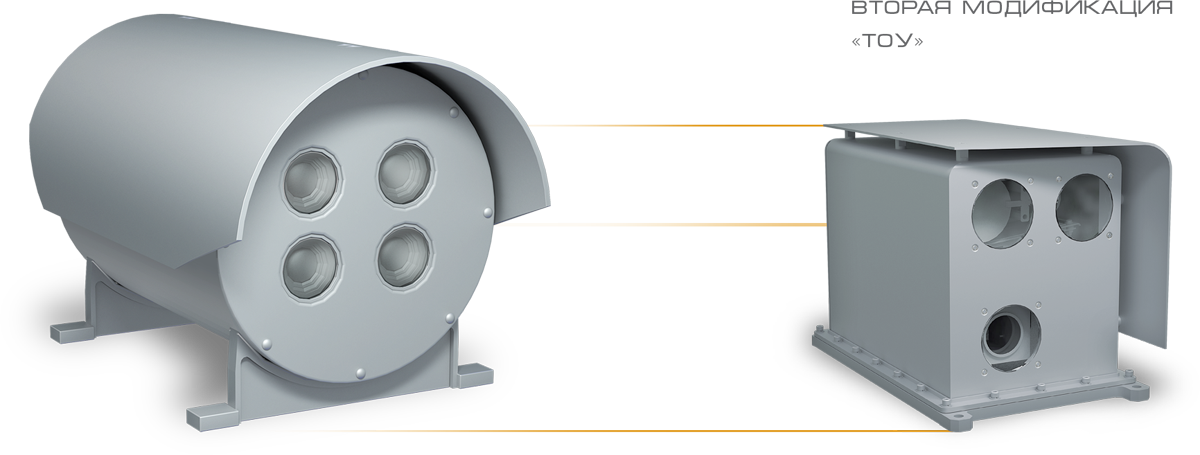

Вторая модификация ТОУ
В 2013 году разработана вторая модификация ТОУ
Основные технические характеристики:
Угловые размеры поля зрения телевизионных каналов
- ТВШ канал
- ТВУ канал

12 х 9 угл.град
3 х 2,2 угл.град
Максимальная дальность обнаружения целей ТВ-каналом
(угловые размеры цели не менее 5 мрад с оптическим контрастом не менее 0.2 в условиях метеорологической дальности видимости не менее 25 км)
20 км
Максимальная дальность до целей, измеряемая лазерным дальномером
(угловые размеры цели не менее 5 мрад с коэффициентом отражающей способности не менее 0.5 в условиях метеорологической дальности видимости не менее 25 км при наличии воды в воздухе не более 10 г/м3)
20 км
Среднеквадратическое значение погрешности дальности, определяемой лазерным дальномеромне более 5 м
Массане более 36 кг
Электропитание: напряжение постоянного тока27 В
Мощность, потребляемая ТОУ при номинальном напряжении не более 600 Вт
