СУ «Багира-М»

Система управления (СУ) «Багира-М» представляет собой комплекс для управления корабельной зенитной артиллерией калибров 30-100 мм и неуправляемого реактивного оружия (НРО) калибров 122, 140 мм, обеспечивающий стрельбу по воздушным целям (в том числе и низколетящим), морским, а также береговым целям (видимым и невидимым).

Фильм СУ «Багира-М»

СУ «Багира-М» включает в себя три антенных устройства («сенсора»):
  • активная фазированная антенная решётка (АФАР);
  • 2-х зеркальная антенна Кассегрэна (РЛС);
  • оптико-электронное прицельное устройство («Сфера-02»).

СУ «Багира-М» одновременно осуществляет:
  • поиск и обнаружение целей в круговом обзоре, автосопровождение 20 целей на «проходе» и дискретное автосопровождение 4-х наиболее опасных целей из 20-ти (при помощи АФАР);
  • автосопровождение 2-х целей и стрельбу по ним (при помощи «Сфера-02» и антенны Кассегрэна).
Стрельба по 2-м целям осуществляется с сохранением режима кругового обзора, без потери информации, что позволяет вести стрельбу ещё по 4-м наиболее опасным целям с временем переноса огня, не более 2 сек.

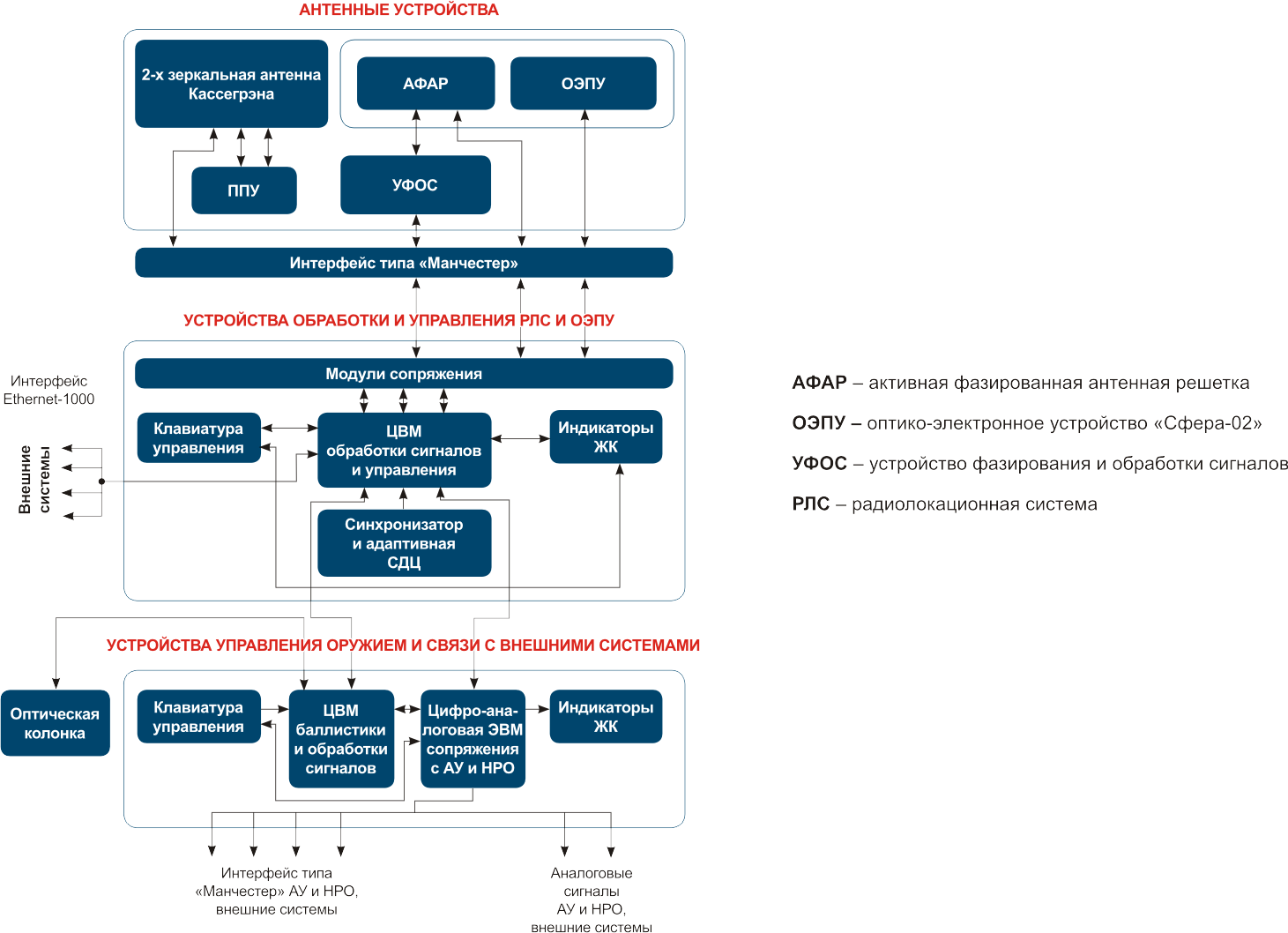

Структурная схема СУ «Багира-М»
Структурная схема СУ «Багира-М»

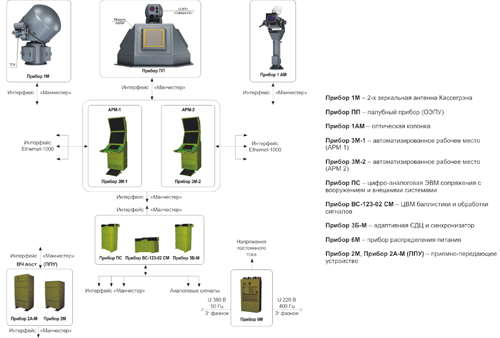

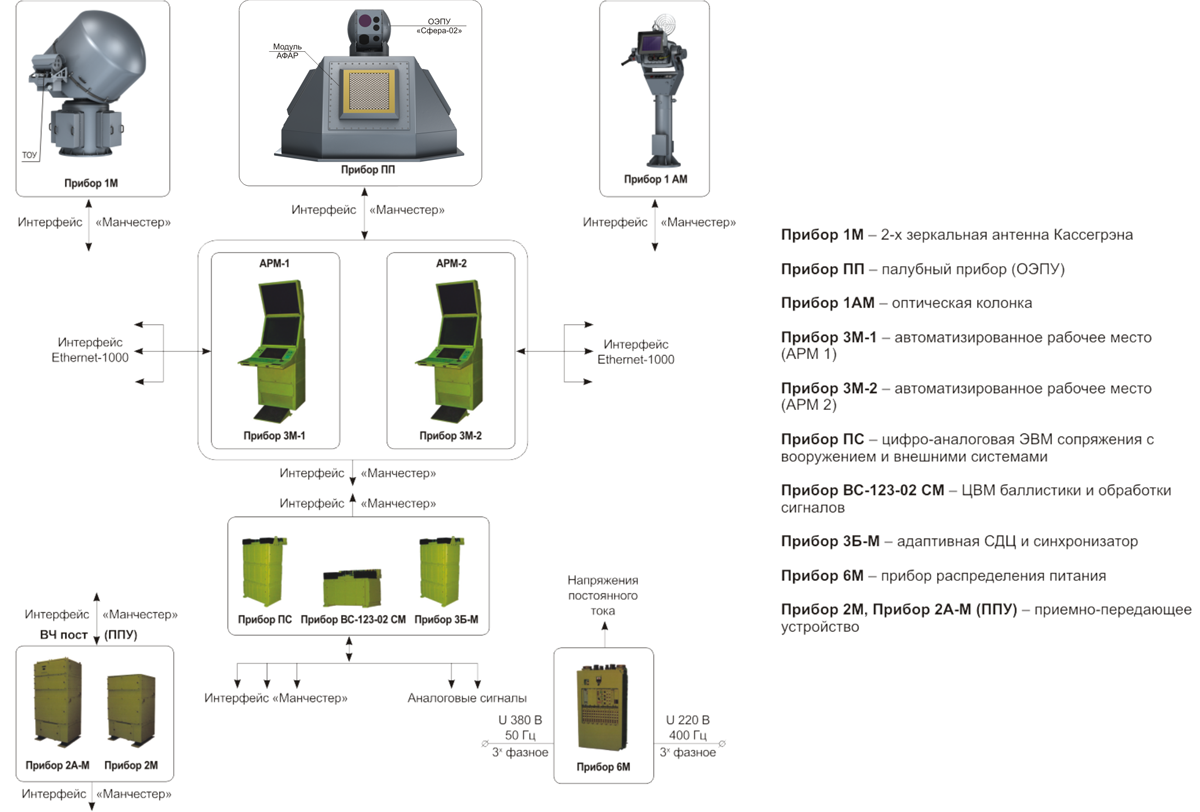

Приборный состав приведены СУ «Багира-М»
Приборный состав СУ «Багира-М»

СУ «Багира-М» - цифровая выполнена на современной элементной базе с микропроцессорами, работающими в реальном масштабе времени, полностью программно-управляемая.

Индикаторы выполнены на ЖК панелях, цветные.

Управление обеспечивается при помощи пьезоэлектрических кнопок и сенсорных панелей. Организовано и встроено автоматическое документирование результатов работы СУ.

Общее количество приборов определяется модификацией изделия и колеблется от 5 до 10, вес СУ - от 900 кг до 2500 кг, в том числе прибор 1М - 600 кг. В приборе 1М применены цифровые следящие безредукторные приводы на моментных двигателях. В приборе ПП совмещены 4 антенных модуля АФАР и оптико-электронное прицельное устройство «Сфера-02» с оптическим, инфракрасным, лазерным каналами. Примечание: Модули АФАР могут размещаться на надстройках корабля.

Дальность действия СУ «Багира-М» - 45 км для РЛС и 25 км для «Сфера-02». Среднеквадратические ошибки автосопровождения:
  • для «Сфера-02» по КУ и УМ составляют (0,1ч-0,2) т.д., по дальности - 3 м;
  • для РЛС по КУ и УМ равны (0,5 ч-0,6) т.д., по дальности -5 м.
Имеется помехозащита от активных и пассивных помех.
Наработка на отказ не менее 350 час.
Ресурс СУ до заводского ремонта не менее 15000 часов.

В СУ «Багира-М» встроены устройства, обеспечивающие резервные способы стрельбы:
  • телевизионно-оптическое устройство (ТОУ);
  • оптическая колонка (прибор 1А-М). Примечание: Прибор 1А-М устанавливается по требованию заказчика.
Связь с корабельными внешними системами и вооружением осуществляется при помощи цифровых интерфейсов типа «Манчестер» и «Ethernet-1000». Предусмотрены приём и выдача аналоговых сигналов.

Электропитание СУ «Багира-М» - 220 В, 400 Гц, трёхфазное.

В составе СУ имеются программно-встроенные имитаторы-тренажёры РЛС и «Сфера-02», что позволяет осуществлять контроль технических параметров СУ, тренировку личного состава и сдачу СУ на объекте без дорогостоящего боевого обеспечения. Применение АРМов (прибор ЗМ-1 и прибор ЗМ-2) и вычислительных систем (прибор ВС-123-02 СМ и ПС) обеспечивает высокий модернизационный потенциал СУ «Багира-М» и её интегрирование в корабельные комплексы.

СУ «Багира-М» может устанавливаться на кораблях всех классов. «Привязка» СУ «Багира-М» к конкретному проекту корабля осуществляется по техническому заданию проектанта корабля и протоколам информационного обмена информацией между системами.

СУ «Багира-М» выпускается в 3-х модификациях:

Поставщиком корабельной системы управления огнем «Багира-М» выступает
ОАО «Изумруд» (г. Владивосток).
